关于水三相点瓶冻制与保存装置的计量小知识

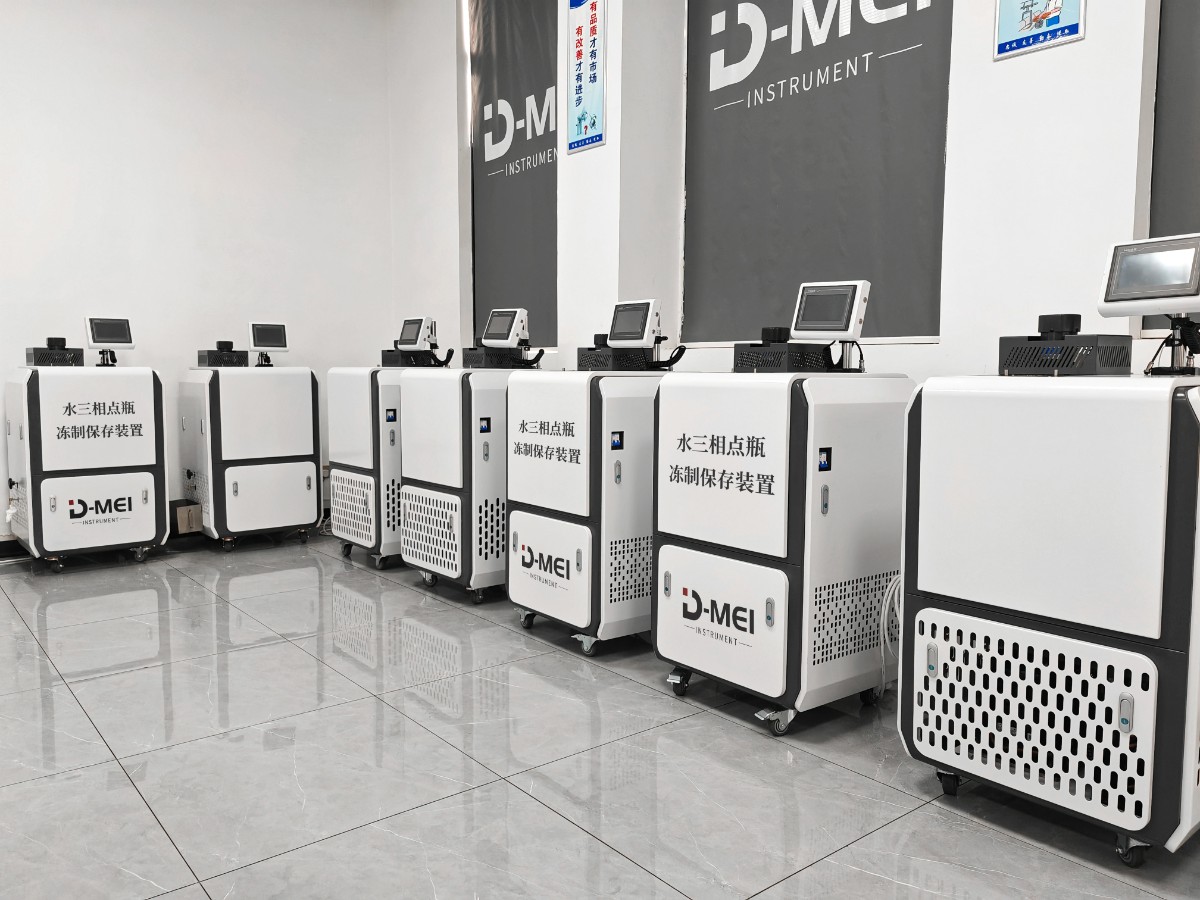

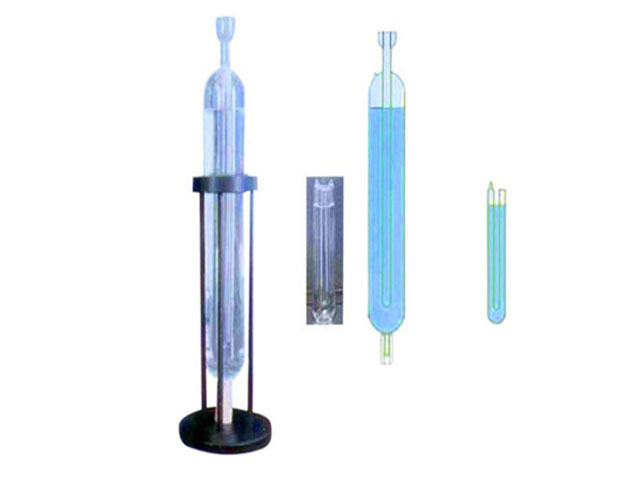

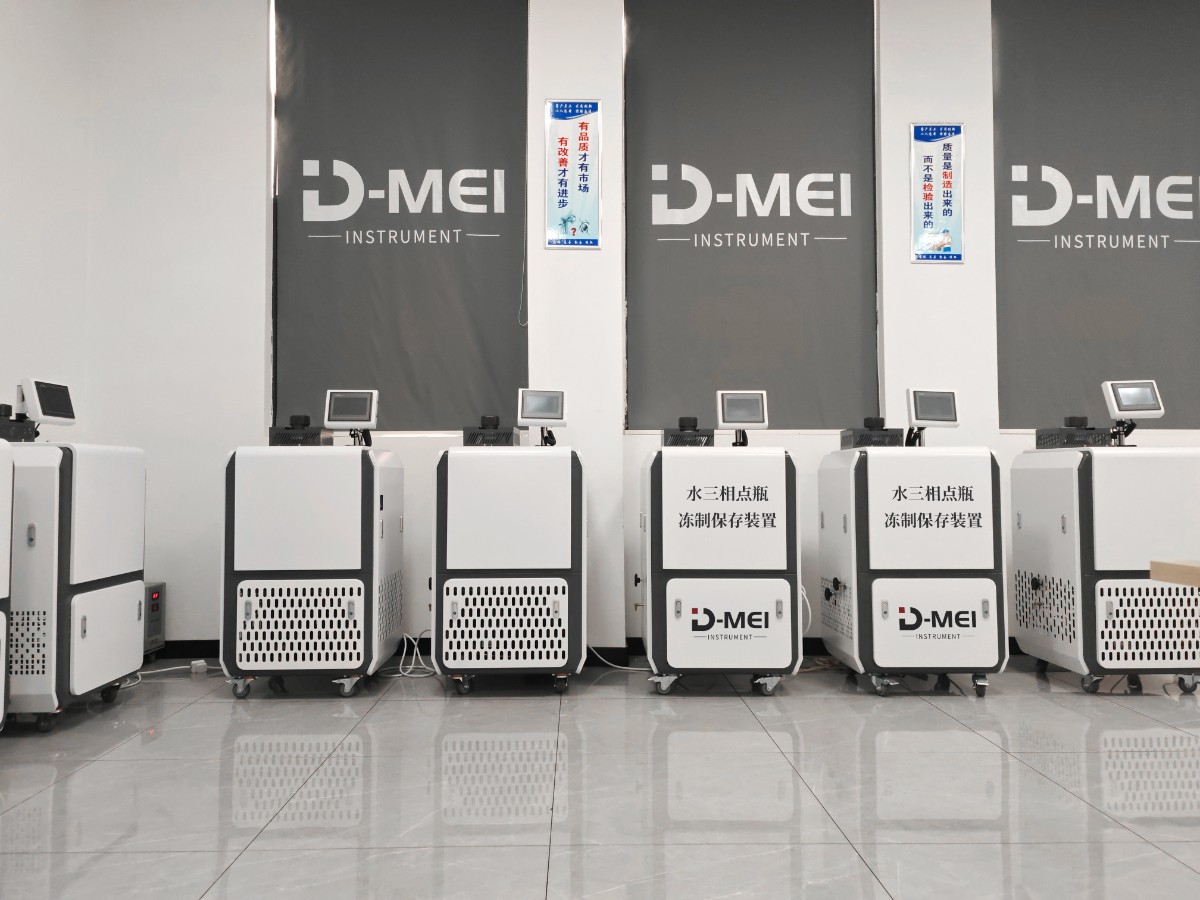

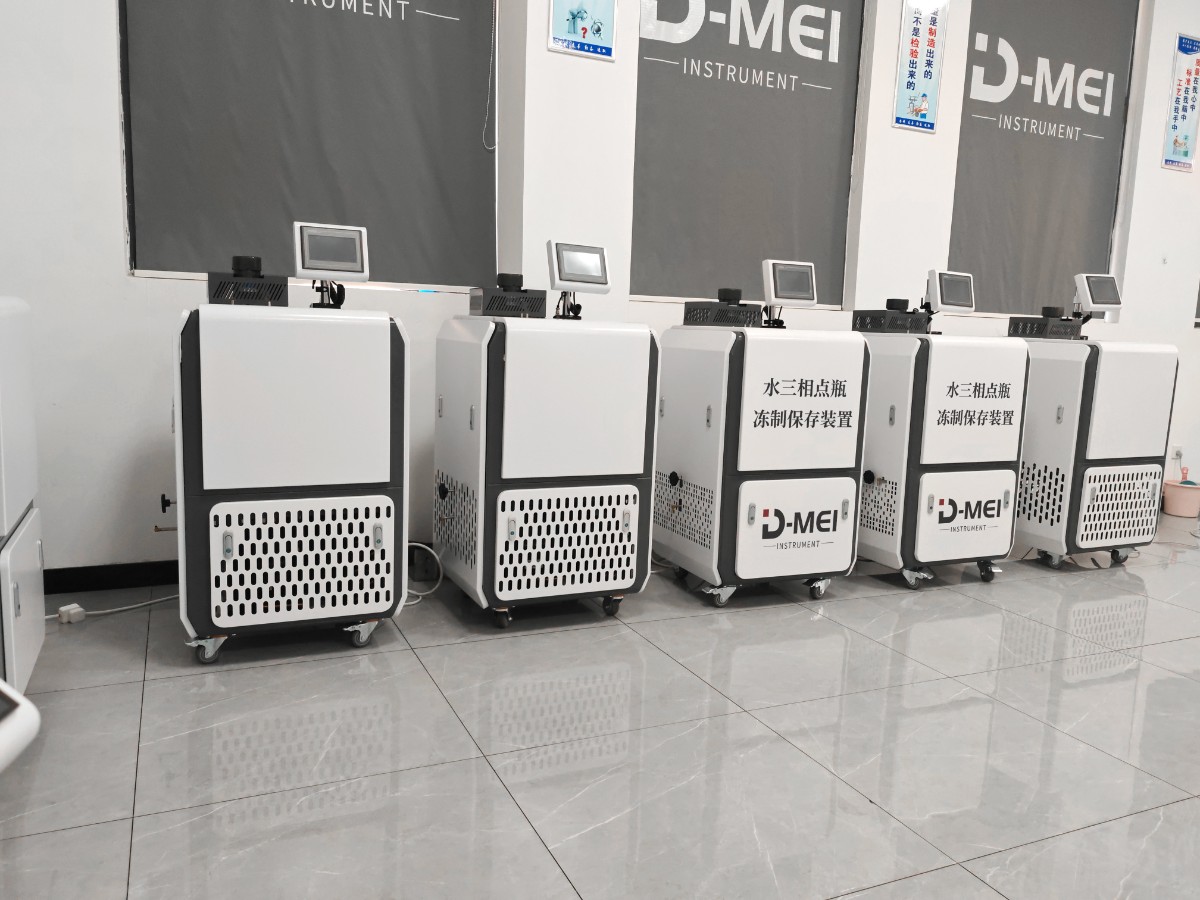

      德美一周一个产品小知识，本周带大家了解的是DY-05水三相点瓶冻制与保存装置的基础知识。德美DY-05水三相点瓶冻制与保存装置是一种用于自动冻制和保存水三相点瓶的精 密温控设备。水三相点是热力学温度的唯 一基准点，也是国际温标ITS-90中重要的定义固定点，其温度为 273.16 K（0.01℃），通过装有高纯度水的密封玻璃容器——水三相点瓶来复现。传统的手工冻制方法（如液氮法、干冰法）过程复杂、操作难度大，且冰套质量受人为因素影响显 著。自动冻制保存装置的出现，极大地简化了这一 流程，提升了复现的可靠性和效率。水三相点瓶冻制保存装置的理论知识，根植于热力学相平衡理论、相变动力学以及国际温标（ITS-90）的计量学框架。理解这套理论，是掌握该装置为何能成为温度计量基石的关键。

一、热力学基石：三相点的唯 一性与吉布斯相律

      水三相点瓶的理论核心，在于吉布斯相律。对于纯水这一单元系统，相律公式为 F = C - P + 2（F为自由度，C为组分数，P为相数）。当冰、水、水蒸气三相共存时自由度 F = 0。这意味着，在纯水的三相点，温度和压力都是唯 一确定的值，没有任何可变动的余地。这个唯 一的状态点，就是水三相点，其温度为 273.16 K（0.01℃），压力为 611.657 Pa，装置的整个设计逻辑，都是为了在实验室中可靠地、可重复地复现这个“零自由度”的平衡态。

二、计量学意义：开尔文的定义与温标基石

      水三相点并非一个普通的物理常数，它在计量学中具有定义性的地位。

1. 开尔文的原始定义：在2019年国际单位制改革之前，开尔文被直接定义为水三相点热力学温度的 1/273.16。这意味着，水三相点本身就是温度单位“开尔文”的物理载体。

2. ITS-90的固定点：在现行的国际温标ITS-90中，水三相点依然是重要的定义固定点。标准铂电阻温度计的校准，必须至少在水三相点以及其它金属固定点（如汞、锡、锌等）上进行，其复现的不确定度会直接传递到整个温标。

      因此，冻制保存装置所服务的对象，是温度量值溯源链的源头。

三、冻制过程的物理机制：过冷、潜热与冰套形成

      水三相点瓶冻制保存装置的核心操作——冻制，本质上是一个受控的相变过程，其理论基础涉及亚稳态与相变动力学。

1. 过冷现象：纯水在冷却时，并不会在0℃立即结冰，而是会进入一种亚稳态——过冷态。实验表明，高纯水在小型三相点瓶中可以稳 定地过冷至 -5℃ 至 -10℃ 而不结晶。过冷是冻制过程的必要前提，它为后续的均匀结晶积蓄了驱动力。

2. 相变潜热的释放与温度“突变”：当过冷的水被诱导结晶时，液态水转变为固态冰，会释放出大量的相变潜热（熔化潜热）。这部分热量会瞬间加热瓶内的冰水混合物，使其温度突然回升并稳 定在三相点温度（0.01℃）。装置正是通过监测这个温度突变，来自动判断冻制过程的完成，并切换到保存模式。

3. 冰套的形成与均匀性：理想的水三相点瓶，需要在中心温度计阱周围形成一层厚度均匀、结构致密的冰套，冰套外侧则被液态水包围，顶部空间为水蒸气。自动冻制装置通过精 确控制降温速率和诱导成核方式（如振动），促使冰晶从瓶壁和阱壁同时、均匀地生长，形成网状冰水共溶体。冰套的均匀性直接影响温度计与三相点环境的热接触质量，是决定复现准确性的关键。

四、装置设计的物理化学原理

      自动冻制保存装置的设计，是将上述理论转化为工程实践的体现，主要基于以下几个原理：

1. 热交换与温场均匀性：装置的核心是一个制冷恒温槽。通过压缩机制冷或半导体热电制冷，对槽内介质（如乙醇）进行降温。槽体通常采用双区结构（混合区与工作区），配合搅拌系统，强制介质循环，以消除温度梯度，为水三相点瓶提供一个温度高度均匀、稳 定的外部环境。

2. 自发相变原理：对于某些金属外壳的三相点瓶，系统利用高纯水在充分过冷后的自发相变特性。当系统监测到水已达到预设的过冷度，便会停止主动制冷或施加微小的扰动（如振动），诱导水在极短时间内完成相变，形成均匀的冰套。这避免了持续强制冷却可能导致的冰套不均匀或应力过大。

3. 闭环温度控制与相变监测：现代装置集成了精 密的控制系统。通过插入瓶中心阱的温度计（冻制检测温度计）实时监测温度。在冻制阶段，系统依据预设的冻制曲线控制降温速率；当监测到代表相变潜热释放的温度突变时，自动转入保存模式，将温度稳 定在0.01℃附近。

      水三相点瓶冻制保存装置的理论知识体系，可以概括为：以吉布斯相律为根基，确立三相点的唯 一性；以国际温标为框架，赋予其计量学定义地位；以过冷与相变潜热为物理机制，指导冻制过程；以热力学控制与传热学为工程原理，实现装置的自动化与可靠性。这四个层面环环相扣，共同构成了该装置从理论到实践的逻辑闭环。
