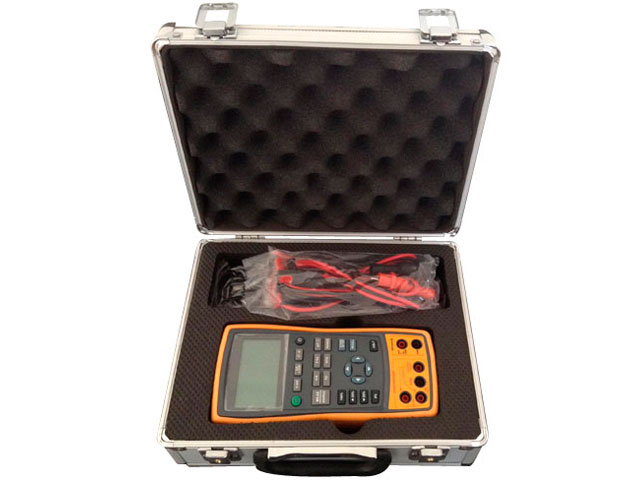

DY-RX手持过程信号校验仪/多功能热工仪表校验仪

DY-RX手持过程信号校验仪/多功能热工仪表校验仪/二次仪表校验仪

DY-RX手持过程信号校验仪/多功能热工仪表校验仪/二次仪表校验仪

◇ 产品简介 ◇ 产品功能◇ 技术指标◇ 订购信息◇ 资料下载◇ 相关产品

【产品功能】

       1、分上、下部的显示屏幕。屏幕上部用于显示隔离模块的电压、电流(环路供电)、毫伏、电阻和通断测试。屏幕下部能显示测量和输出的电压、电流、频率、欧姆,以及以温度形式显示热电阻(RTD)、热电偶(TC)。

       2、由于采用隔离的环路供电,只需一台DY-RX便可以完成多种二线制变送器的校准。

       3、热电偶(TC)测量提供冷端补偿。

       4、自定义输出量程,方便不同应用的值的调用。

       5、手工步进、自动步进、阶跃和斜率输出。

输出和测量功能一览表





功能测量输出备注
直流电压0~60V(上屏±30V)0~10V2路测量
直流电流0~24mA(上屏±24mA)0~24mA2路测量
频率1.000Hz~99.999kHz0.20Hz~20.000kHz
电阻0~3200Ω10~3200Ω2路测量
直流毫伏-10mV~120mV-10mV~120mV2路测量
热电阻Pt100、Pt1000、Cu50、Cu100Pt100、Pt1000、Cu50、Cu100
热电偶E、J、K、T、B、R、S、NE、J、K、T、B、R、S、N
其他隔离的回路电源,步进输出,斜率输出,阶跃输出,自定义量程

【技术指标】

       除非另有说明,所有的指标是根据一年的校准周期并适用于+18℃到+28℃的温度范围。所有指标假定有10分钟开机预热时间。

DY-RX手持过程信号校验仪/多功能热工仪表校验仪/二次仪表校验仪

DY-RX手持过程信号校验仪/多功能热工仪表校验仪/二次仪表校验仪

DY-RX手持过程信号校验仪/多功能热工仪表校验仪/二次仪表校验仪

说明:

       1.在+18℃到+28℃的温度范围之外,-10℃~18℃,+28℃~55℃的温度系数:±0.005%FS/℃;

       2.直流电压输出的上限负载:1mA或10kΩ,按负载轻的;

       3.直流电流输出的上限负载电阻:1000Ω@20mA;

       4.电阻测量的激励电流:0.2mA~0.4mA;

       5.电阻2线测量时,其误差不包括导线电阻;

       6.电阻3线测量时,应使用经匹配的测试线,其导线电阻不大于25Ω;

       7.电阻4线测量时,其导线电阻不大于100Ω;

       8.电阻输出允许的外部激励电流如下表所示:

       9.频率测量的灵敏度:Vp-p≥1V;波形:矩形波、正弦波、三角波等;

       10.频率输出为占空比约50%的矩形波,幅度约5V,输出电阻100欧姆;

DY-RX手持过程信号校验仪/多功能热工仪表校验仪/二次仪表校验仪

DY-RX手持过程信号校验仪/多功能热工仪表校验仪/二次仪表校验仪

DY-RX手持过程信号校验仪/多功能热工仪表校验仪/二次仪表校验仪

DY-RX手持过程信号校验仪/多功能热工仪表校验仪/二次仪表校验仪
