DY-GJC2钢卷尺检定装置


【钢卷尺检定装置】

◇ 产品简介 ◇ 产品功能◇ 技术指标◇ 订购信息◇ 资料下载◇ 相关产品

【产品介绍】

       DY-GJC2钢卷尺检定装置由泰安德美机电设备有限公司依据新 JJG4-2015《钢卷尺检定规程》设计开发。该检定装置可用于检定钢卷尺。

       该检定仪可用来检定钢卷尺、钢带尺、测深量油尺、钢围尺、纤维卷尺、钢板尺(钢板尺只能比较测试,不能建标)、等常规量具的示值误差;如配上零位校验台可对比检定测深量油尺的零位偏差。

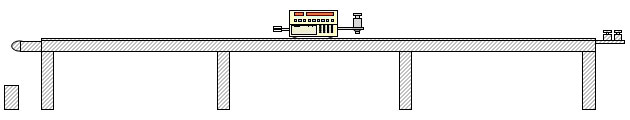

DY-GJC2钢卷尺检定装置

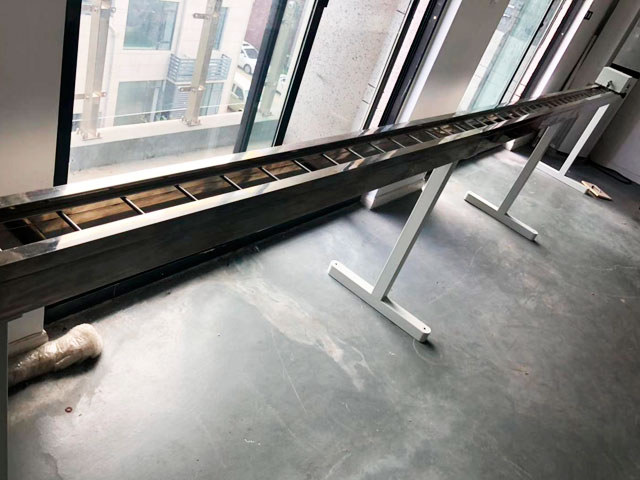

5米钢卷尺检定台

【主要特点】

        1)本检定仪结构简单、安装方便、造型美观实用。

        2)主要零件(重锤和手柄)均电镀、外表光亮又非常高雅。

        3)备有重锤卸荷装置、可方便地控制加载与卸荷。

        4)配置一台读数显微镜,可方便清晰地显示被检尺的误差。

        5)读数显微镜备有照明装置,使影像十分清晰。

        6)将读数显微镜,照明装置都装于测量车上、可方便地进行操作。测量车可整体取下,便于保管与保养。

        7)使用托下轴将标准尺与被检尺托起,消除了尺带与台面间的摩擦力,因而提高了检测精度。

【钢卷尺检定装置技术指标】

       该装置可检测项目:1级,2级普通钢卷尺。测深钢卷尺(量油尺)。纤维卷尺。测绳等卷尺类大量程量具。

       1.  检定台外形长度:5.3m(总长约5.9m,可根据用户要求按照每5m段任意接长至50m)

       2.  有效检测长度:5m(采用分段法检测测量范围:(5—200)m)

       3.  标准钢卷尺准确度:(0.02+0.02L)mm

       4.  检定台导规直线度:≤0.3mm/m

       5.  检定台整体静摩擦力:≤4N

       6.  仪器小分辨力:0.01mm

       7.  仪器自带照明装置

       8.  读数显微镜:  20X 0.01mm

【钢卷尺检定装置型号】

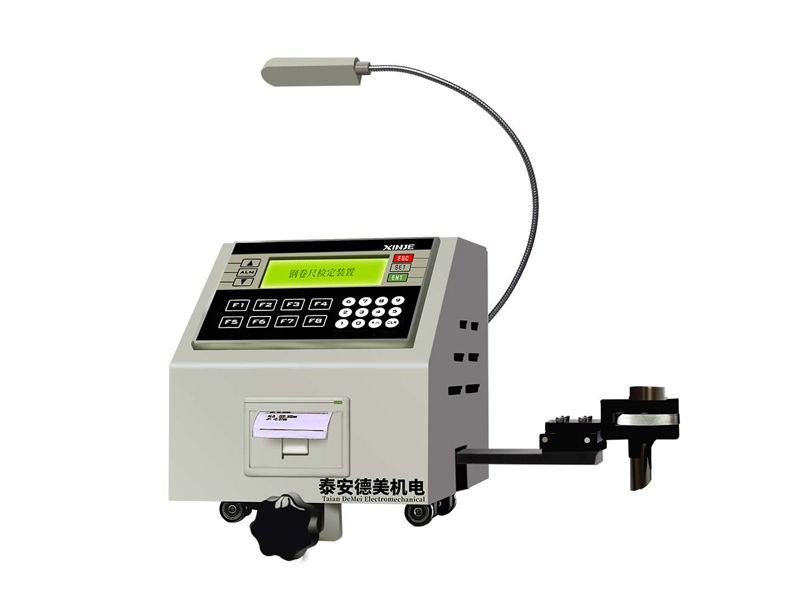

       1. DY-GJC2型(数显型)模拟

DY-GJC2钢卷尺检定装置

       基本配置:5m标准尺1只,检定台1部,小滑车1部,读数显微镜1只,尺带夹2只,5kg重锤2只,数显箱1部,电源1套。

       该装置采用光栅位移传感器配合标准钢卷尺作为仪器测量数据的采集,通过PLC数据处理将直接给出测量结果数据。减轻了人工劳动强度。

选购件:

       零位检定器(检定量油尺必配)

       法码提升装置 (辅助提升法码,减轻人工功劳强度)

       基体:2个

       超声波校准片

       超声波厚度块:17块

       圆形标准块:2个
