DY-01热电阻自动检定系统(-80℃-300℃)

DY-01热电阻自动检定系统

◇ 产品简介 ◇ 产品功能◇ 技术指标◇ 订购信息◇ 资料下载◇ 相关产品

【产品简介】

       DY-01热电阻自动检定系统(-80℃-300℃)是以计算机为核心,配以进口高精度六位半数字万用表,以及低电势扫描开关,主控箱等构成的测控系统。操作者可在中文Windows XP操作系统下方便地用鼠标进行全过程的操作。微机系统实时显示油槽、水槽的控温曲线、温度数值、以及检定时间等参数。系统完全按照现行国家计量检定规程进行数据处理,并能打印各种记录表格、检定证书,还可保留原始记录以备将来查阅。系统完全实现了低温热电偶和热电阻检定过程的全部自动化,即:自动控温、自动检定、自动数据处理、自动打印检定结果。使操作者的劳动强度大大降低,并提高了检定的工作质量。本装置还提供了该系统的认证程序以及数据文件管理程序,为操作者对系统的认证和检定结果的归档、检索和查询提供了方便。

【主要特点】

       1.先进的操作方式

       使用Windows软件编程,完全在Windows XP操作平台下运行。完全符合Windows环境的操作习惯,视窗界面,下拉式菜单,使用鼠标选择输入参数和进行过程操作,功能强大,使用方便、灵活、快捷。

       2. 自动化程度高

       检定过程连续自动控温、自动检定、自动进行数据处理,自动打印各种检定记录和检定证书。

       3.高精度,高分辨率

       选用先进的六位半高精度进口数表。准确度达0.005% ,分辩力0.1μV;0.1mΩ。检测过程中进一步对采样数据进行数字滤波和坏值剔除。

       4.显示直观

       在检定过程中显示器实时显示油槽、水槽的温度变化曲线、油槽、水槽温度、检定点温度、检定进程、冷端温度、检定时间。

       5.功能齐全,配置灵活

       可以检定各种分度号的热电阻

       可以检定两线制(四线制)和三线制热电阻

       可以对热电阻在同一个温度点进行多批检定,可在不同时间分别检定0℃点和100℃点,程序自动整理合成报表,更切合热电阻检定的实际状况,可有效地提高工作效率

       具有多种冷端补偿方式:备有零点补偿,输入室温补偿和冷端自动跟踪补偿三种方式供操作者选择

       可以对补偿导线进行修正,使检定结果更正确

       可以任意设定温度点:热电阻在50℃-300℃之间每隔10℃任意设定

       可以在油槽中检定工作用低温热电偶(50℃-300℃)

       具有手动/自动切换功能,提供特殊情况下操作手段

       主控箱四个按钮操作,操作更加方便,更加正确

       6.温度控制精度高,检定时间短

       采用多种优化的直接数字控制算法,并提供多组不同对象的控温参数选择。保证检定过程的温度变化率油槽小于0.04℃/10min。热电偶一般每个检定点检定时间约30分钟左右;而热电阻约60分钟左右。

       7.标准化程度高,报表规范

       热电偶的检定过程、数据处理、检定记录和检定证书完全符合国家计量检定规程JJG-351-96、JJG-229-98规程和90温标宣贯手册的要求。

       8.数据管理功能

       系统备有数据文件管理功能,可对检定报表进行存储、归档、检索和查询。操作者可随时查阅或打印任意一次的检定记录报表或检定证书。装置将报表的预览和打印都放在“Office2003”下的电子表格“Excel”中进行处理。由于“Excel”的强大功能和方便灵活的操作方法,使报表的预览和打印都更得心应手。

       9.保护措施完善

       备有系统自检程序,可对数字表、主控箱、专用接口卡以及导线连接情况进行自检。当出现超温、断偶或电偶短路的情况系统将自动关断调功输出,切断加热电流并提示报警。当出现主控箱或微机死机时,系统也将自动关断调功输出,切断加热电流。

       10.硬件设计合理,制作工艺先进

       关键部件出厂前经过严格的老化和检验。调功器可提供三路调功输出,为操作者对不同的控温对象转接提供方便。主控箱内配有具自动保护功能的CPU,因此系统更加安全可靠。

【技术指标】

       1.扫描开关寄生电势     ≤0.4μV

       2.分辨力:上限电势测量分辨力  0.1μV;上限电阻测量分辨力  0.1mΩ

       3.准确度:电势测量不确定度  ≤0.01%;电阻测量不确定度  ≤0.01%;热电阻检定不确定度  ≤0.05℃

       4.恒温的稳定度:热电阻检定过程恒温后  油槽温度变化≤0.04℃/10min

       5.冷端自动补偿:当冷端温度在(20±10)℃的范围内时,补偿误差≤0.2℃

       6.检定温度:热电阻-10~300℃(包括低温热电偶)

       7.检定支数:热电阻可同时检定1~10支,热电阻允许在同一温度点上进行多批检定。

       8. 可检定热电阻类分度表:Pt100、Pt50、Pt10、Cu100、Cu50、BA1、BA2、G

       9.一次可连续检定点:  热电阻3个

       10.检定时间:热电阻检定,正常条件下平均每百度约60分钟。

       11.本检定系统按现行国家计量检定规程进行数据处理。

       12.工作环境:环境温度 20℃±3℃;相对湿度≤75%

       13.使用电源:AC 220V±10%,50±1Hz;要求接地电阻≤4Ω

主要配置

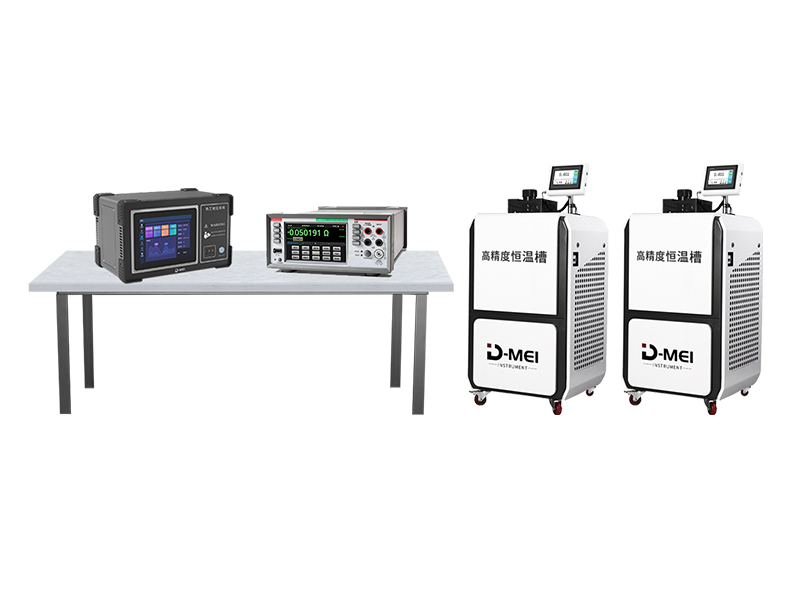

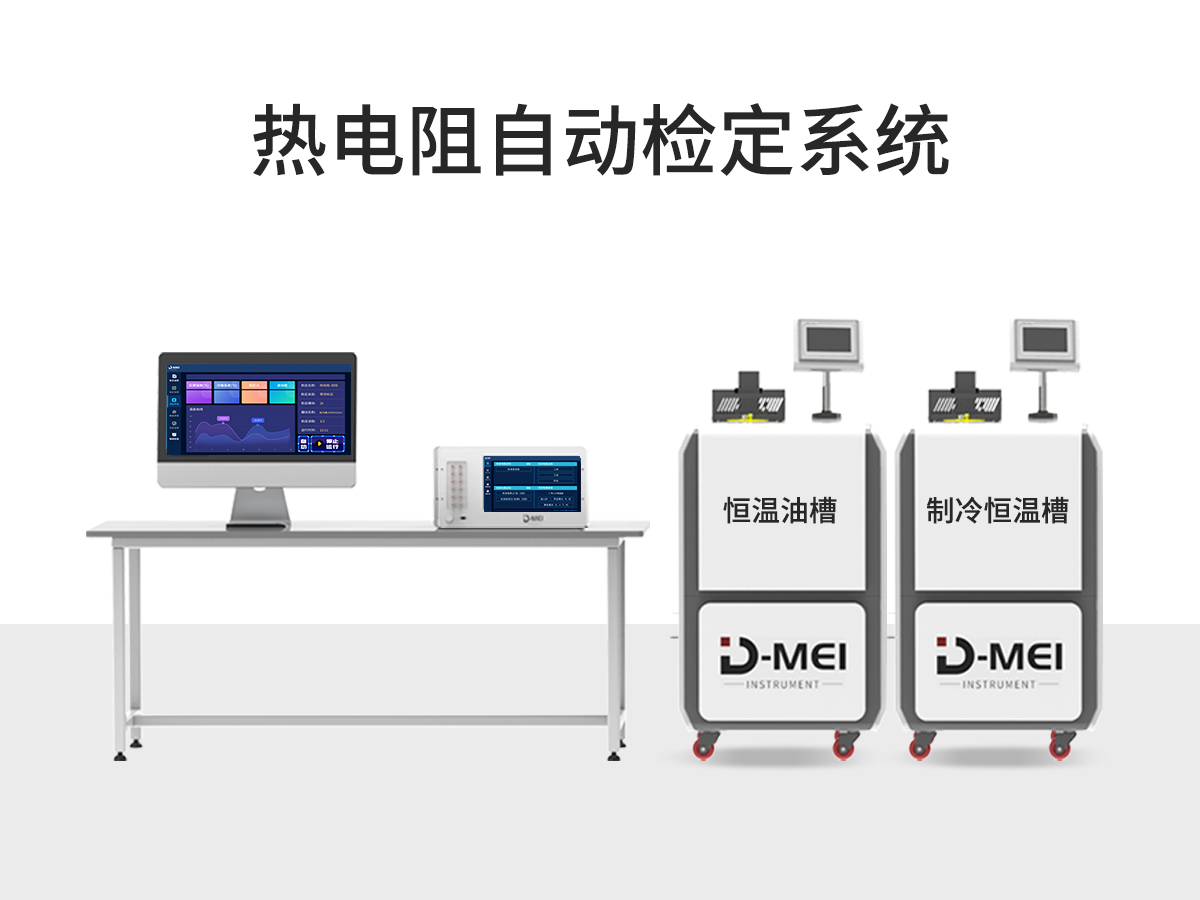

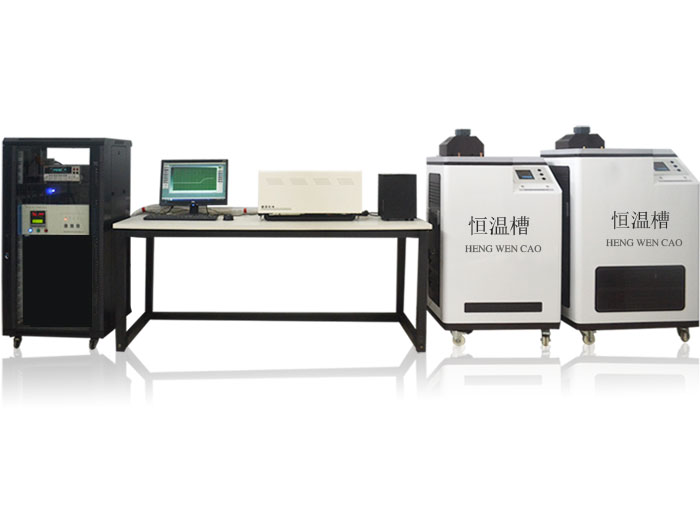

       DY-01智能化温度仪表检定系统主要有主控箱、进口6 1/2位数字多用表、微机系统、水槽、油槽、热工计量管理系统软件、测量导线和通讯导线等部分组成。(见图)

DY-01热电阻自动检定系统

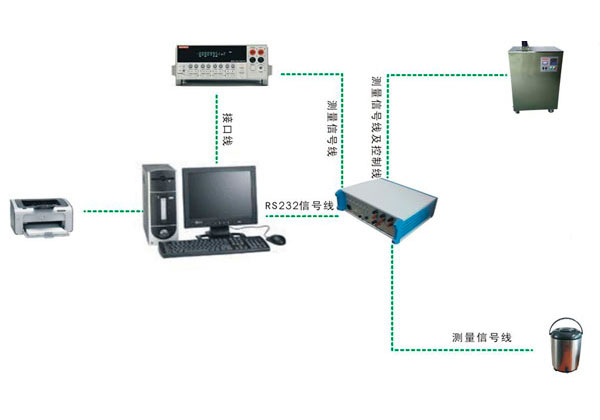

DY-01热电阻自动检定系统结构示意图

       1、主控机箱

       主控机箱由低电势扫描器/控制器、控温仪等子系统共同构成。采用日本进口的低电势镀银扫描开关,寄生电势小并且稳定;采用德国进口可控硅,并采用移相触发方式,控温稳定、抗干扰性强;数据线与仪器的连接采用瑞士进口的连接器件,连接器接触面镀金,接触电势小,连接可靠,比传统的接线柱方式接线快捷,方便;采用定做的双屏蔽电缆,数据传输稳定可靠,抗干扰性强。

       2、数字表

       数字表是本系统的标准电测仪器,采用美国进口6位半数字多用表,型号:吉时利2000。精度高,可靠稳定。

       3、油槽

       温度范围:90℃~300℃;水平温场差:≤±0.01℃;垂直温场差:≤±0.02℃;

       4、水槽

       温度范围:0~95℃;水平温场差:≤±0.01℃;垂直温场差:≤±0.01℃;

满足标准

       该系统的检定程序严格按国家相关检定规程编写并执行ITS-90国际温标,满足相关标准及规程有:

       JJG229--2010《工业铂、铜热电阻》;

       JJG130-2004《工作用玻璃液体温度计》;

       JJG978-2003《石油用高精密玻璃水银温度计》;

       JJG310-2002《压力式温度计》;

       JJG226-2001《双金属温度计》;

       JJG1098-2003《热电偶、热电阻自动测量系统校准规范》。

热电阻自动检定装置所用仪器配置清单及技术指标

序号名称型号技术规格及精度
1低电势扫描开关



       PCI接口板
DY-01       1、扫描开关采用机电一体化结构,开关机械式无源开关,采用步进电机躯动,处理器响应速度更快,可同时检定热电偶热电阻,寿命长、可靠性高;寄生电势小,仅0.2μV;一致性好。
       2、程控和手动两用,RS232接口。
       3、分辨率:0.01uV  0.01mΩ
       4、扫描开关寄生电势:≤0.2 uV
       5、热电偶参考端补偿范围:0-50℃(分辨率0.1℃)
       热电偶检定炉控制能力:220V、0-40A
       热电偶检定结果的总不确定度≤0.7℃
       测量重复性≤0.2℃
       控温电流、电压实时数字显示,检定热电偶时温度偏离检定点不超过±3℃,检定热电阻时温度偏差不超过1℃
       6、通道数:10通道,可同时检定10支热电偶、热电阻
       7、具有专利技术的低电势扫描开关,低电势扫描开关各测量通道寄生电势≤0.2uV
       8、机电一体化结构,可靠性更高;体积小便于安装;完善的供电回路保护措施。
2专用检定软件DY-01自主开发,完全自主知识产权,软件升级有保障
3六位半数字万用表KEITHLEY2000/E型号2000
位数六位半
扩展通道10
直流电压
灵敏度100nV
读数 ≤1000V
基本准确度0.002%
比列测量
直流峰值测量
交流电压(TRMS)
灵敏度100nV
读数  ≤750V
基本准确度0.05%
带宽3Hz~300kHz
dB、dBm
频率、周期
峰值/平均值/有效值
AC、AC+DC
电阻(2/4线)
灵敏度100μΩ
读数  ≤120MΩ
基本准确度0.008%
连通性测试
二极管测试
偏置补偿
干电路
恒流源
开路检测
直流电流
灵敏度10nA
量程10mA~3A
基本准确度0.03%
在线电流
交流电流(TRMS)
灵敏度1μA
量程1A~3A
基本准确度0.1%
带宽3Hz~5kHz
一般特性
接口GPIB/RS-232
读数保持
数字I/O口
读数内存1024读数
速度  ≤2000读数/秒
温度测量热电偶
仿真语言8840/42、196/199
随机附件使用说明书、1751型安全测试线
4高精度制冷恒温槽DY-RTS10工作温度范围(℃)-10~95
温度波动度(℃/10min)±0.01
温度均匀度(℃)水平温场≤0.01℃;垂直温场≤0.01℃
过度时间(min)≤10
工作区尺寸(mm)Ф130×480
槽体容积(L)18
工作介质低温时:无水乙醇;高温时(30℃以上):软水或专用冷却液
使用环境温度(℃)低于30
总功率(kw)1.8
电源(v/50hz)220
外形尺寸(mm)750×550×1100
内胆外壳材料不锈钢发纹板
5高精度恒温油槽DY-HTS300工作温度范围(℃)90~300
温度波动度(℃/10min)±0.01
温度均匀度(℃)水平温场≤0.01℃;垂直温场≤0.01℃
过度时间(min)≤10
工作区尺寸(mm)Ф150×480
槽体容积(L)23
工作介质201#甲基硅油
使用环境温度(℃)低于35
总功率(kw)3 kw
电源(v/50hz)220V
外形尺寸(mm)750×550×1100
内胆外壳材料不锈钢发纹板
6二等标准铂电阻WZPB-2使用温区:标准全温温度计:-189.3442℃-419.527℃ 外形尺寸:Φ7×480mm
7甲基硅油201-501.进口,优良的耐高、低温性能,实用温度范围可达-60~+300℃。闪点>300℃,挥发性低,温粘系数小,运动粘度≤300mm2/S(25℃),表面张力小。
       2. 甲基硅油:25L
8制冷液 制冷专用介质
9电脑联想/
10打印机HP/
11附件信号线/石英管/固定块/高温棉等

DY-01热电阻自动检定系统

DY-01热电阻自动检定系统

DY-01热电阻自动检定系统

DY-01热电阻自动检定系统

DY-01热电阻自动检定系统
