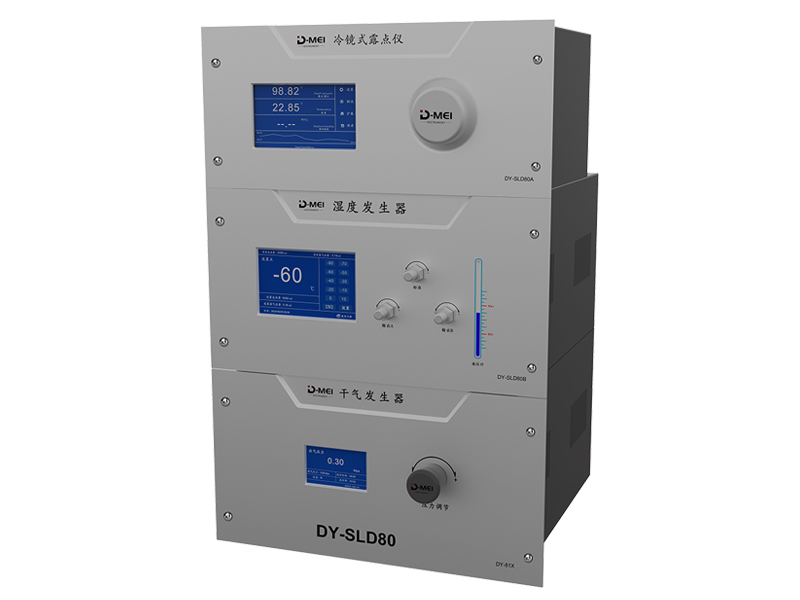

DY-SLD80露点仪校准系统 -80℃~20℃


【产品简介】


1、概述:

1.1、整套系统由露点标准器,露点发生器静音无油空气压缩机,多路分路器已经集成柜和配套管件组成。

1.2、用于露点仪的量值传递,传感器式露点仪的检定、校准工作。

1.3、本套系统具有发生速度快,产气量大,稳定性好等特点。



2、组合目的:

由低温型冷镜式露点仪和露点发生器组合使用。搭建一套低露点量传的检定系统,可进行露点仪之间的比对和阻容法露点仪(传感器式低温露点仪)的计量。

符合计量规程: JJG499-2004 露点仪检定规程

     JJF1272-2011 阻容法露点湿度计校准规范



3、原理:

本套系统中露点发生器是根据分流法原理实现露点的调节。 是通过干湿气流不同的配比关系可以得到不同露点温度的气体,该方法根据实际需要可以使用多级的分流搭配, 发生出想要的露点值气源。我公司提供了可以使露点发生到低于-80的超级干燥机提供干燥气源,因此可以做到-80℃ 20℃范围内的露点值任意调节,而且可以实现全自控快速控制。

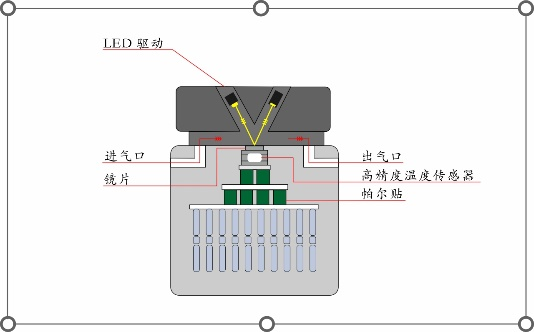

【冷镜式露点仪技术参数】



1、jingmi露点仪技术参数:

 jingmi露点仪

DY-SLD80B

 露点范围

-80℃+20dp

 jingque

±0.2℃露点;±0.1℃温度

 镜面

镀金铜

 重复性

0.05

污染补偿系统

自动光路平衡系统 DCC

温度探头

4  线 Pt100,1/10 DIN class B

耐压范围

1Mpa

样气流量

0~2.4L/min

显示

流量、露点温度测量与显示

输出

串口通信R232

制冷方式

半导体+斯特林双制冷, 无需额外的制冷模块

【低露点发生器技术参数】


2、技术参数:

2.1、技术指标满足 JJG826-93《二级标准分流式湿度发生器》;符合 JJF1272-2011 阻容法露点湿度计校准规范

2.2、加湿原理: 分流法原理

2.3、电源: AC 220V/50Hz

2.4、工作环境温度 +5℃~+40℃

2.5、工作环境湿度: 10%RH~85%RH

2.6、干气发生器

低霜点/露点:-80°C(dp)

输出流量:0...10L/min

2.7、湿度发生器DY-SLD80B

发生范围 -80+10°C (dp)

波动度 30分钟内 < ±0.1°C (dp)

准确度 < ±0.1°C (dp)

输出流量 03L/min 每路

显示 :真彩触摸液晶屏

操作 :可以多点预设置,操作过程简单

气路接口 1/4’不锈钢卡套接头

输出流量调节 :高精度不锈钢流量调节阀

饱和器水位 :前面板刻度指示

【供货范围及零部件清单】

序号

名称

型号

功能

数量

1

高精度镜面露点仪

DY-SLD80A

高精度冷镜式露点仪

露点:-80~+20℃dp

精度:±0.2℃

制冷方式:四级半导体帕尔贴制冷

触摸屏操作,中文界面,操作简易

自动平衡系统,测量时间短

1台

2

露点发生器

DY-SLD80B

露点发生范围:-80℃~+10℃DP

显示方式: 液晶显示,触摸屏采用不小于 7 寸

露点波动度:小于等于±0.1dp /30min

1台

3

空压机

DY-81X

无油静音空气压缩机,提供气源;

气源压力:0.6-0.8MPa;

1台

4

配套附件

/

使用说明书,合格证,专业管路设计

1套
